Заправка картриджа HP Q6511A (11A) для принтера HP LaserJet 2410, 2420, 2430, 2440

Совместимые принтеры

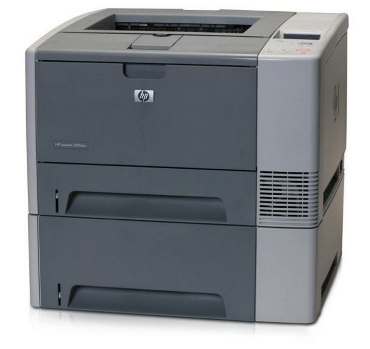

LaserJet 2410/2420dn	LaserJet 2430TN/DTN

Чем заправить картридж HP Q6511A (11A)?

• Static Control для HP LJ2400/2410;
• Mitsubishi MK1005;
• Katun;
• IPM HP 1005/1505.

Примечание! В сервисном центре TonFix заправка лазерных картриджей Q6511A и Q6511X осуществляется тонером SCC. Это один из самых дорогих, но в то же время качественных тонеров. Надежность и стабильность продукции Static Control подтверждается сертификатами и временем.

Инструменты и расходные материалы для заправки Q6511A

• дрель или молоток;
• шило с изогнутым наконечником;
• отвертки с плоским и крестовым шлицом;
• тонерный пылесос 3M или аналог;
• салфетки без ворса и ушные палочки;
• кухонные весы;
• токопроводящая смазка.

Рекомендации мастеров сервиса Тонфикс

1. 1 Не допускайте попадания прямого солнечного света на рабочее место, где планируется заправка картриджа Q6511A (11A).
2. 2 Не рекомендуем использовать домашние пылесосы для чистки картриджа. Их фильтры быстро придут в негодность, а некоторые из них не смогут удерживать мелкодисперсный тонер.
3. 3 Своевременно меняйте фотобарабан. Вы можете заказать восстановление картриджей с выездом мастера на дом. Наш сотрудник заправит картридж и заменит изношенный фоторецептор.
4. 4 Используйте резиновые перчатки и респиратор с защитой по классу FFP2 и выше для защиты от вреда тонера.
5. 5 Помните, что своевременная профилактика оргтехники в 70 % случаев позволяет предотвратить серьезные поломки и дорогостоящий ремонт.

Заправка картриджа HP Q6511A для принтеров LaserJet 2410, 2420, 2430, 2440

1. После того, как картридж будет извлечен, необходимо разобраться со штифтами. У вас есть три варианта:

• вбить их вовнутрь картриджа при помощи молотка;
• вытолкнуть наружу через отверстия, которые необходимо просверлить в корпусе;
• вытолкнуть изнутри, предварительно достав фотобарабан и ролик заряда.

Чтобы достать фоторецептор, необходимо вставить отвертку между валом и боковой крышкой. Отодвиньте боковушку, чтобы подхватить втулку и достать ее.

2. Разделите корпус на две части. Достаньте штифты, если вы их выбивали вовнутрь.

3. Снимите боковую платформу фотобарабана. Удалите штифт, достаньте фоторецептор и ролик первичной зарядки.

4. Открутите ракель и снимите его. Заправка картриджа HP Q6511A (11A) считается не полноценной без чистки узлов. Очистите лезвие, ролик заряда и фотовал от остатков тонера. Для этого пригодится спирт 99,9 % и салфетка без ворса.

5. Открутите винты с фиксатора магнитного ролика. Снимите его. Не потеряйте бушинги, расположенные на осях вала.

6. Пропылесосьте бункер с отработкой и тонерный блок. Протрите магнитный вал. Установите лезвие очистки и прикрутите его винтами. Чтобы избежать подворота лезвия, рекомендуем вам обработать его кромку тальком или тонером.

7. Установите РПЗ и фотобарабан, предварительно смазав их оси. Зарядите пружинку фоторецептора и наденьте боковушку на место.

8. Вставьте штифт барабана. Проверьте, правильно ли вы установили пружину. Это важно. В противном случае заправка картриджа HP 2420, 2430 будет реализована неправильно. Отодвиньте боковушку по направлению, куда указывает стрелка на фото справа, и отпустите. Если вы все сделали правильно, платформа вернется в исходное положение.

9. Для картриджа HP Q6511A заправка выполняется через щель тонерного блока. Засыпьте около 290-300 грамм тонера. Если вы используете не фасованный тонер, вам пригодятся кухонные весы. Удалите остатки тонера с корпуса картриджа при помощи пылесоса и салфеток.

Примечание! Крайне не желательно заправлять картридж «на глаз» или «под завязку». Избыток порошка может привести к ситуации, когда из картриджа сыпется тонер. В этом случае понадобится помощь специалистов для профилактической чистки принтера. О том, как очистить принтер в домашних условиях мы писали в другом нашем материале.

10. Наденьте на оси магнитного ролика бушинги. Установите девелопер на место. Его ось в виде полумесяца должна попасть в соответствующий разъем в шестеренке. Прокрутите шестерню, пока ось не попадет в паз.

11. Смажьте ось девелопера со стороны пружинки, наденьте боковушку и прикрутите ее винтами. Прокрутите магнитный вал при помощи шестерёнки, чтобы он покрылся тонером. Тонер должен ложиться на ролик равномерно, без проплешин. Соедините две половины картриджа и вставьте штифты.

Дополнение

Теперь вы знаете, как заправить картридж HP 11A (Q6511A). Однако мы не рекомендуем проводить данную операцию самостоятельно. Конструкция картриджа достаточно сложная, содержит много мелких деталей и требует от заправщика сноровки. Если вам нужна оперативная заправка картриджей на Печерске или в любом другом районе Киеве, обращайтесь в сервисный центр TonFix. Наши мастера тратят на заправку Q6511A до 15 минут и предоставляют гарантию качества.
