Заправка картриджа Samsung MLT-1650D8 для принтера Samsung ML-1650, ML-1651

Совместимые принтеры

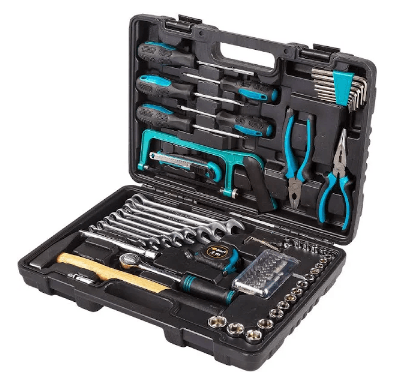

Инструменты для заправки картриджа MLT-1650D8

• плоская и крестовая отвертки;
• тонерный пылесос;
• салфетки или ткань без ворса;
• средство для чистки роликов (ULC или аналог);
• острогубцы;
• чека (лента для отсека с тонером, предотвращающая его высыпания до момента установки картриджа в принтер);
• ушные палочки.

Советы мастеров

1. 1 Заранее подготовьте рабочее место, застелив его клеенкой. Убедитесь в отсутствии сквозняков в помещении. Тонер вреден для здоровья человека.
2. 2 Используйте резиновые перчатки и респиратор, чтобы защититься от негативного воздействия тонера и не оставить отпечатков пальцев на роликах картриджа. В местах прикосновения налипает тонер, а принтер пачкает страницы.
3. 3 При появлении дефектов печати, вызывайте мастера. Многие причины дефектов проще устранить на начальном этапе. Чем дольше откладывать решение проблемы, тем больше вероятность удорожания ремонта. Одной из причин бледной печати может стать режим экономии тонера. Проверьте, не включен ли он у вас перед вызовом мастера.
4. 4 Не покупайте самый дешевый тонер. От его качества зависит стабильность работы всего принтера.

Примечание! Инструкция по заправке принтера Samsung ML-1650 носит ознакомительный характер. Работники сервиса не несут ответственности за действия и ошибки пользователя. Если вам нужна качественная заправка картриджей по приемлемой цене, позвоните в сервис-центр Тонфикс и закажите интересующую вас услугу.

Заправка картриджа Samsung MLT-1650D8 для принтера ML-1650, ML-1651 – инструкция

1. Для начала откручиваются два винта. После этого картридж разделяется на две половины. В этот момент важно не сломать защелки, отмеченные на фото справа. При помощи тонерного пылесоса удалите остатки порошка.

2. С двух сторон открутите пластику датчика уровня тонера. Обратите внимание, что один из винтов короче. Запомните его расположение.

3. Снимите боковые рычаги. Постарайтесь сохранить пружинки на месте или запомните их расположение. Это важно, иначе собрать картридж не получится.

4. Открутите крестовой отверткой два винта. Удалите бункер с отработкой.

5. Запомните расположение вала первичного заряда (PCR). Открутите его фиксаторы и снимите сам ролик. Протрите поверхность PCR специальным средством. Открутите лезвие очистки. Пропылесосьте содержимое бункера с отработкой. Если из картриджа сыпется тонер, то в 45 % случаев причиной становится переполненный отсек с отработкой.

6. Прикрутите лезвие очистки, установите на место PCR. Убедитесь, чтобы длинная ось оказалась слева. Прикрутите его фиксаторы. Переходим ко второй части картриджа. Последовательно открутите три винта и снимите боковую панель.

7. С противоположной стороны нужно также открутить все винты и снять боковую панель. Винт зеленого цвета фиксирует фотобарабан. Он выделен не случайно, так как имеет обратную резьбу – он откручивается по часовой стрелке. Снимите панель шестереночного блока.

8. Затем удаляются остальные шестерни и зубчатый ремень, который служит для плавного вращения магнитного ролика. Извлеките фотобарабан, отодвинув его максимально влево, а затем по диагонали вправо.

Примечание! При восстановлении картриджа, когда нужно будет заменить фотобарабан, не забудьте осмотреть совместимый барабан на наличие приводной шестерни. При ее отсутствии, нужно будет переклеить ее с оригинального фотовала.

9. Отщелкните защелку пластикового фиксатора магнитного вала. Снимите панель.

10. Потяните магнитный вал за ось до полного извлечения. Намочите ушную палочку спиртом и протрите кромку дозирующего лезвия. Если пропустить этот шаг, то из-за налипшего тонера образуются белые горизонтальные полосы при печати.

11. Протрите ролик сухой чистой тканью без ворса. Вставьте его на место. Длинная ось должна быть со стороны шестеренок. Установите фиксирующую планку магнитного вала. Убедитесь, что она защелкнулась.

12. Установите новый фотобарабан и часть шестеренок привода. Наденьте ремень.

13. Установите металлическую планку с оставшимися шестеренками. Наденьте ремень привода. Прикрутите боковую крышку.

14. Прикрутите датчик уровня тонера. Правый винт короткий. Убедитесь, что ось PCR попадает в боковое отверстие.

15. Закрутите крышки датчика. Убедитесь в том, чтобы крышка датчика защелкнулась. Уложите провода в специальную канавку.

16. Заклейте отверстие бункера. Используйте для этого специальную чеку. Ее можно приобрести в специализированном интернет-магазине. Заправка Samsung ML-1650 осуществляется через боковое отверстие. Откройте пробку. Засыпьте 220-240 грамм порошка. Закройте пробку.

17. Соедините две части картриджа, продев край чеки через специальное отверстие. Край ленты должен торчать, чтобы чеку можно было легко удалить перед использованием картриджа. Прикрутите боковую крышку. Установите ушки, заведите пружинки за выступы.
