Очистка бункера отработанного тонера

Бункер для отработанного тонера один из самых недооценённых узлов лазерного картриджа и драм-юнита. Пока он работает тихо и незаметно, о нём никто не вспоминает, но стоит ему переполниться и сразу появляются серый фон, грязные обороты, полосы и «чёрный снег» в принтере. В этой статье разберёмся, что такое бункер отработки, где он находится, как его правильно чистить и почему обычная заправка картриджей в Киеве без очистки бункера быстро возвращает вас к тем же проблемам.

Что такое бункер для отработанного тонера?

Во время печати на фотобарабан переносится не весь тонер из проявочного бункера. Часть порошка не успевает уйти на бумагу и снимается с барабана чистящим лезвием (ракелем). Всё, что это лезвие срезает с поверхности, попадает в отдельный резервуар бункер отработанного тонера.

Сам отработанный тонер это не просто «лишний» тонер. Это смесь старого порошка, паперовой пыли, мелких пластиковых частиц и продуктов износа узлов. Его заряд и магнитные свойства уже далеко от заводских, поэтому повторное использование отработанного тонера приводит к фону, грязным оборотам и ускоренному износу деталей.

Грубо говоря, бункер отработки это мусорное ведро картриджа: если его вовремя чистить, система остаётся стабильной. Если забыть мусор начинает высыпаться обратно внутрь узлов и на бумагу.

Где находится бункер с отработкой: картридж и драм-юнит

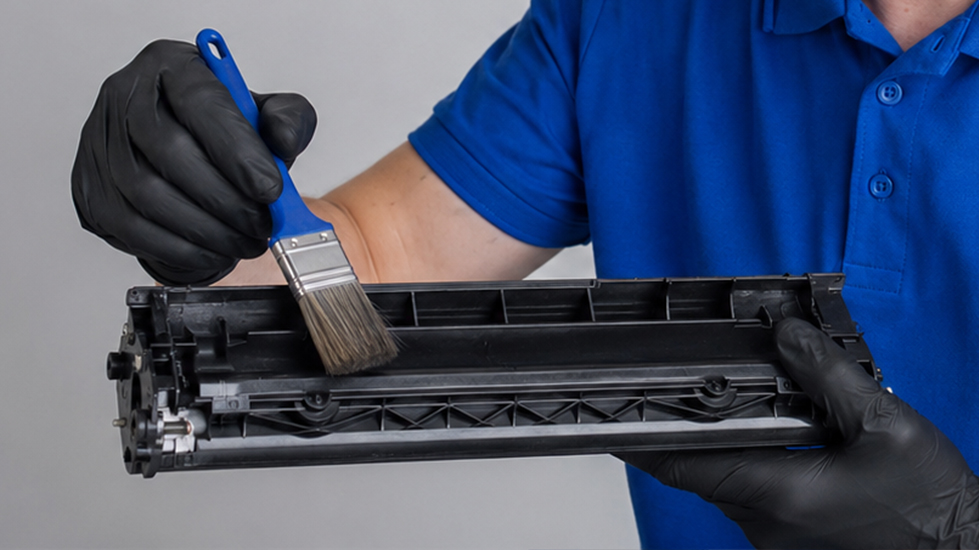

В монохромных лазерных картриджах бункер отработанного тонера обычно расположен в той части корпуса, где стоит фотобарабан. Снаружи его не видно: он закрыт крышкой или просто является частью пластикового «корпуса барабана». При разборке картриджа эта секция отделяется от тонерного бункера, и внутри вы увидите плотный слой тёмного, почти «мёртвого» порошка.

В некоторых моделях принтеров используется отдельный драм-картридж (драм-юнит) и тонер-картридж. В таком случае бункер отработки чаще всего встроен именно в драм-юнит. Отработанный порошок снимается с фотобарабана тем же чистящим лезвием и оседает в полости внутри барабанного блока. При переполнении драм-юнита страдает качество печати даже при идеальном тонер-картридже.

У цветных офисных аппаратов помимо картриджей и драмов может быть отдельная «waste toner bottle» или коробка: это общий бункер для всего принтера. Если она заполняется, устройство начинает выдавать сообщения об ошибке и может остановить печать до замены или очистки.

Как можно очистить бункер с отработанным тонером?

Очистка бункера отработки это не «встряхнуть картридж над мусоркой». Если делать всё аккуратно, вы не получите облако тонерной пыли, не повредите ракель и не рассыплете отработку внутрь принтера.

1. 1 Подготовьте место. Стол застелите бумагой или плёнкой, наденьте перчатки и маску. Обычный бытовой пылесос не подходит: мелкая пыль тонера легко проходит через фильтры и разлетается по комнате.
2. 2 Разберите картридж. Снимите часть с тонерным бункером, открутите винты со стороны барабана и аккуратно отделите секцию, где установлен фотобарабан и чистящее лезвие. Бункер отработанного тонера обычно находится именно под ракельным лезвием.
3. 3 Снимите чистящее лезвие. Выньте фотобарабан, затем аккуратно открутите винты и снимите ракель. Подробнее о том, как устроено чистящее лезвие и чем опасна его неправильная чистка, да и в целом чистка лазерного картриджа должна проводиться правильно сервисным инженером, можно прочитать в отдельной статье.
4. 4 Высыпьте отработанный тонер. Осторожно высыпьте содержимое бункера в герметичный пакет или контейнер. Не трясите картридж над открытой урной, не дуйте воздухом — при малейшем сквозняке тонер разлетится по помещению.

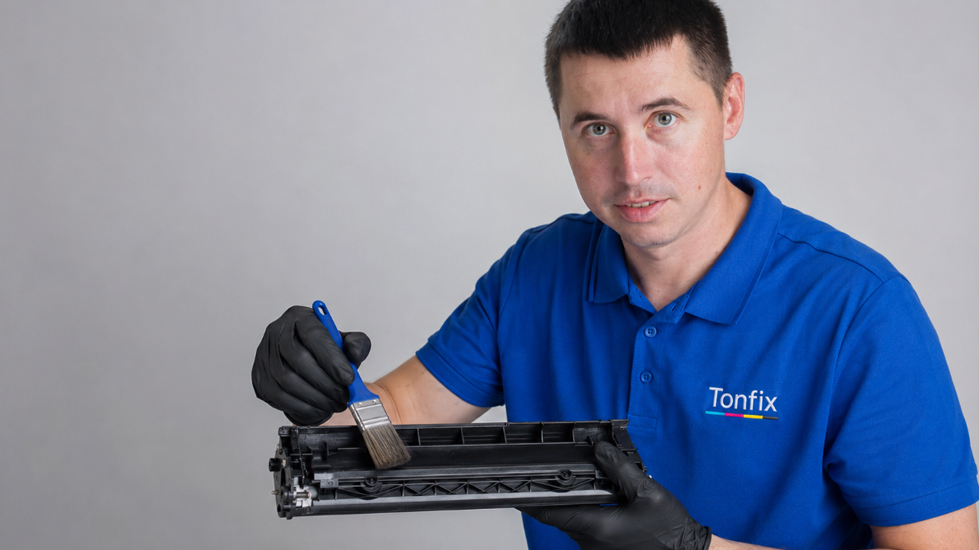

5. 5 Дочистите бункер. Используйте специальный пылесос для тонера или мягкую кисть и безворсовую салфетку. Цель убрать с краев и углов остатки порошка, не оставляя комков, которые потом забьют ракель.
6. 6 Проверьте уплотнения и кромку ракеля. Если лезвие со временем задубело, имеет надрывы или по краям видны щели, логичнее сразу менять его в рамках восстановления картриджей, а не пытаться реанимировать «мертвый» узел.
7. 7 Соберите картридж. Верните ракель, барабан и остальные детали на место, проконтролируйте, чтобы все винты и защёлки встали в свои посадочные места. После сборки аккуратно встряхните картридж и проверьте, не сыпется тонер ли из щелей.

Эта процедура обязательна при каждой полноценной заправке. Если заправка сводится к тому, что «досыпали порошок и закрыли», бункер отработки неизбежно переполнится в ближайшее время.

Как часто необходимо делать чистку бункера отработки?

Жёсткого регламента «каждые N страниц» нет: всё зависит от модели, ресурса картриджа и реальной нагрузки. В среднем бункер отработки чистят при каждой нормальной заправке. Если вы печатаете много, а картриджи у вас с большим ресурсом, имеет смысл заглядывать в бункер не реже, чем раз в 1-2 цикла заправки.

Некоторые принтеры и МФУ отслеживают заполнение бункера отработки по счётчикам и могут показать сообщение «waste toner full» или общую ошибку принтера. В такой ситуации перепрошивка принтера и попытки сброса счётчиков не решают проблему: физический резервуар всё равно забит, и его придётся очищать или заменять.

Если игнорировать обслуживание годами, даже самый надёжный аппарат превращается в источник постоянных заеданий, фона и жалоб уровня «принтер не печатает без видимой причины», а причиной оказывается переполненный и зацементированный бункер отработки.

Дефекты при переполнении бункера отработанного тонера

Когда резервуар для отработанного тонера забит «под завязку», картинка на листе говорит об этом лучше любой диагностики. Ниже самые типичные симптомы.

• Серый фон по всей странице. Отработанный тонер уже не помещается в бункер, и часть пыли возвращается на барабан и внутрь картриджа. Даже при хорошем тонере и исправном барабане лист выглядит «грязным».
• Подсыпание тонера по краям и с обратной стороны. Порошок просачивается через уплотнения, сыплется в тракт бумаги, оседает на роликах и на обороте листа. Особенно заметно это становится при двусторонней печати в режиме, где дуплекс это автоматический переворот листа внутри принтера.
• Полосы и повторяющиеся пятна. Забитый бункер мешает нормальной работе ракеля: лезвие перестаёт плотно прилегать к барабану, между ним и кромкой скапливаются комки отработки. Результат полосы по всему листу. Внешне это выглядит точно так же, как описано в статье Тонфикс «полосит принтер».
• Резкое падение ресурса барабана. Когда отработанный тонер не уходит в своё «ведро», он работает как абразив, постоянно проходя между ракельным лезвием и поверхностью барабана. Износ фотобарабана ускоряется, и его приходится менять гораздо раньше заявленного ресурса.
• Принтер останавливается с ошибкой. В аппаратах с отдельным контейнером отработки при переполнении принтер блокирует печать и показывает сообщение об ошибке. В этом случае бесполезно делать «перепрошивка принтера» ради снятия надписи: пока бункер не почистить или не поменять, устройство будет останавливаться.

Если вы заметили несколько таких симптомов сразу, а картридж давно не обслуживали, почти наверняка бункер уже переполнен, и одной досыпкой тонера проблему не закрыть.

Как очистка бункера связана с заправкой и восстановлением картриджа

Полноценная заправка картриджа, это не только досыпка порошка. Это обязательная очистка бункера отработки, проверка состояния ракеля, барабана, магнитного вала, а при необходимости и их замена. Именно такой подход описан в материале Тонфикс про восстановление картриджей.

Кроме того, на скорость заполнения бункера влияет и сама совместимость тонера с конкретной моделью. Неподходящий порошок может сильнее пылить, хуже переноситься, оставлять на барабане больше остатка, чем предусмотрено конструкцией. В результате бункер отработки забивается в разы быстрее, а принтер начинает «сыпать» и «фонить» уже после одной заправки.

И, наконец, многие владельцы обращаются в сервис с жалобами «полосит принтер», «выходит ошибка», «не печатает после замены картриджа». В таких случаях мастер в первую очередь смотрит не только на тонер и чипы, но и на состояние бункера отработки. Часто его грамотная чистка в паре с корректной заправкой картриджей в Киеве полностью снимает вопросы к качеству печати без лишних расходов и экспериментов.
