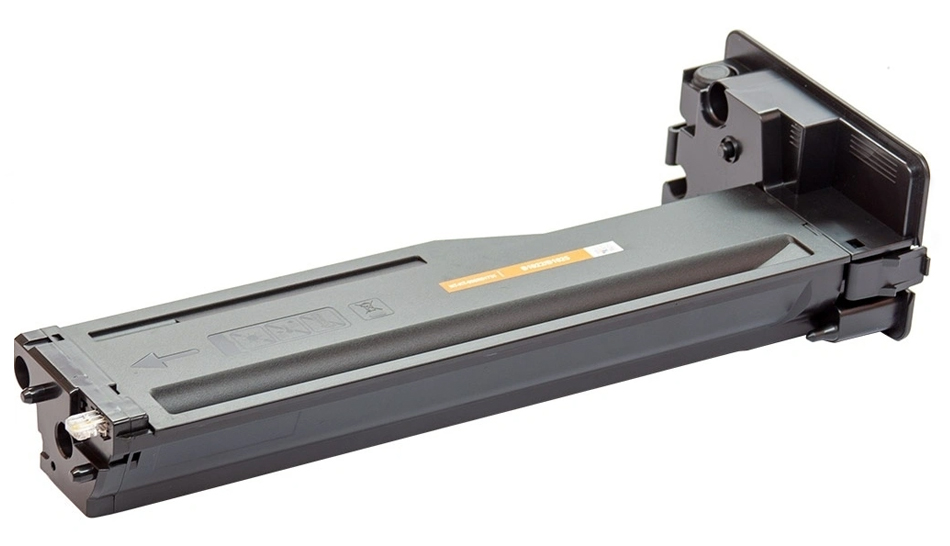

Заправка картриджа Xerox B1022, B1025 для принтера B1022, B1025

Владельцы МФУ Xerox B1022 и Xerox B1025 рано или поздно сталкиваются с одной и той же проблемой: печать становится бледной, на листах появляются полосы, а на панели загорается сообщение о низком уровне тонера. Оба аппарата работают с одним и тем же тонер-картриджем Xerox 006R01731, поэтому заправка картриджа Xerox B1022 и B1025 выполняется по единой схеме. В статье разбираем, из чего состоит картридж, что можно сделать самостоятельно, а когда лучше довериться сервисному центру.

Что происходит с картриджем перед заправкой

Оригинальный тонер-картридж 006R01731 рассчитан на 13 700 страниц формата А4 при заполнении листа на 5%. Когда этот ресурс вырабатывается, чип картриджа сообщает принтеру о нулевом остатке тонера, и МФУ прекращает печать, даже если физически в бункере ещё остаётся немного порошка. Типичные признаки того, что пора заправлять картридж Xerox B1022 или B1025:

• печать становится серой или бледной, особенно на сплошных заливках;
• появляются вертикальные светлые полосы по всей высоте листа;
• на дисплее МФУ или в статусе драйвера отображается сообщение о низком уровне тонера или его отсутствии;
• принтер полностью блокирует печать, хотя фотобарабан (013R00679) ещё далёк от выработки своего ресурса в 80 000 страниц.

Важно понимать конструкцию узла: в B1022/B1025 тонер-картридж и фотобарабан - это два отдельных расходника. Тонер-картридж 006R01731 меняется или заправляется чаще, а барабан 013R00679 служит значительно дольше и требует внимания реже чипа Xerox на нем обычно нет вовсе, ресурс отслеживается счетчиком принтера.

Причины падения качества печати

Прежде чем разбирать картридж, стоит проверить простые вещи. Иногда бледная печать связана не с окончанием тонера, а с другими факторами.

1. 1 Тонер в бункере есть, но неравномерно распределён - помогает лёгкое покачивание картриджа из стороны в сторону перед установкой.
2. 2 Загрязнён ролик заряда или магнитный вал внутри самого картриджа - решается только вскрытием и чисткой.
3. 3 Изношен фотобарабан 013R00679 - при выработке его ресурса появляется фон, размытость и повторяющиеся дефекты через равные промежутки на листе.
4. 4 Неисправен чип картриджа или он показывает некорректные данные - принтер пишет «замените картридж», хотя тонер ещё есть.
5. 5 Загрязнён фьюзер или ролики подачи бумаги - тогда дефекты появляются не только по тонеру, а и в виде смазанных полос или замятий.

Если после проверки этих пунктов проблема сохраняется, значит дело в остатке тонера, и пора выполнять заправку.

Что нужно для заправки картриджа Xerox 006R01731

Для самостоятельной заправки картриджа Xerox B1022 или B1025 понадобится минимальный набор инструментов и расходников:

• совместимый тонер для лазерных картриджей (в оригинале используется около 400 г порошка на одну заправку);
• отвёртка для снятия крепёжного винта корпуса;
• новый чип для картриджа 006R01731 (родной чип с выработанным ресурсом принтер не пропустит);
• тонерный пылесос или пылесос со специальной насадкой для сбора отработанного порошка;
• перчатки и защитная маска, так как тонер токсичен при вдыхании и попадании на кожу.

Полный список инструментов для домашней заправки и их применение описаны в статье про набор инструментов для заправки картриджей.

Пошаговая инструкция по заправке

1. 1 Извлеките картридж 006R01731 из МФУ и открутите крепёжный винт корпуса.
2. 2 Аккуратно разъедините два бункера картриджа, нажав на боковые защёлки: один отсек отвечает за отработанный тонер, второй - за подачу свежего порошка.
3. 3 Снимите бункер с отработкой и очистите его тонерным пылесосом. Не используйте обычный бытовой пылесос без специального фильтра - мелкая пыль тонера забивает мотор и проходит сквозь стандартные мешки.
4. 4 Открутите заглушку на бункере для свежего тонера и вычистите остатки старого порошка со стенок.
5. 5 Засыпьте новый тонер через отверстие и закройте заглушку. Ориентируйтесь на заводской объём около 400 г - недосып снизит ресурс заправки, а избыток тонера приведёт к его высыпанию и осыпанию на листах.
6. 6 Снимите крышку чипа, извлеките отработанный чип и установите новый.
7. 7 Соедините оба бункера обратно, прикрутите крепёжный винт и установите картридж в МФУ.

После сборки распечатайте тестовую страницу и проверьте равномерность заливки. Если сразу после заправки на листах появляется серый фон, причина обычно в изношенном магнитном вале или фотобарабане, а не в самом тонере - подробнее в статье про дефекты после заправки лазерного картриджа.

Чип картриджа: зачем менять при каждой заправке

Чип 006R01731 хранит данные о количестве отпечатанных страниц и остатке тонера. Он одноразовый: после выработки ресурса сбросить его штатными средствами нельзя, только заменить на новый или перепрошить принтер Xerox. Без замены чипа принтер откажется печатать, даже если бункер полон свежего тонера. Это стоит учитывать при расчёте стоимости самостоятельной заправки - цена чипа часто сопоставима со стоимостью самой услуги в сервисе.

Когда заправка невыгодна и нужен сервис

Домашняя заправка оправдана, если у вас есть опыт разборки лазерных картриджей и доступ к качественному тонеру, подходящему по характеристикам износа и температуре плавления. В противном случае риски выше экономии:

• неправильный тонер забивает фьюзер и портит термопленку, что выливается в отдельный дорогостоящий ремонт;
• повреждение защёлок корпуса при неаккуратной разборке делает картридж негерметичным, и тонер начинает сыпаться внутрь МФУ;
• ошибки при установке чипа приводят к некорректному отображению остатка тонера или полной блокировке печати;
• без специального оборудования сложно равномерно распределить тонер и добиться заводского качества печати.

Специалисты TonFix выполняют заправку картриджей для принтеров Xerox 006R01731 с полной разборкой, чисткой оптического барабана, заменой чипа при необходимовти и проверкой качества печати на калибровочных страницах. Если параллельно замечены проблемы с фотобарабаном 013R00679, термоблоком или роликами подачи, в TonFix также проводят полноценный ремонт принтера без необходимости искать отдельного мастера. Готовые заправленные картриджи или расходники под замену можно также подобрать в разделе где вы можете заказать картриджи для своего принтера.

Профилактика для увеличения ресурса

Чтобы заправленный картридж прослужил дольше, соблюдайте несколько правил: не трясите картридж слишком сильно при попытке продлить печать - это ускоряет попадание тонера в узлы, для которых он не предназначен (подробнее в материале можно ли трясти картридж), храните запасной тонер в сухом месте без перепадов температуры, а печать больших объёмов документов планируйте так, чтобы избежать перегрева МФУ при интенсивной нагрузке - об этом подробнее в статье про перегрев принтера.

Учитывайте и ресурс фотобарабана: даже при регулярной заправке тонер-картриджа 006R01731 барабан 013R00679 рассчитан примерно на 80 000 страниц и требует отдельной замены после выработки этого лимита, независимо от того, сколько раз вы заправляли сам тонер-картридж.
