Заправка картриджа Canon 054 для принтера LBP-620 / LBP-621 / LBP-623 / LBP-640 / MF-640 / MF-641 / MF-642 / MF-643 / MF-644 / MF-645

Заправка картриджа Canon 054
Цена: 599.00 грн.
Артикул
z-054
Есть в наличии
Заказать

Технические характеристики

Ресурс 1500
Технологии Лазерный
Совместимые принтеры LBP-620 / LBP-621 / LBP-623 / LBP-640 / MF-640 / MF-641 / MF-642 / MF-643 / MF-644 / MF-645
Время заправки 15 мин.

Рекомендуем обратить внимание:

Инструкция заправки картриджа Canon 054 black, для принтеров: LBP621Cw / LBP623Cdw / MF641Cw / MF643Cdw / MF645Cx

МОДЕЛЬ КАРТРИДЖА МОДЕЛЬ АПАРАТА ЦЕНА
Canon 054 black LBP-620 / LBP-621 / LBP-623 / LBP-640 / MF-640 / MF-641 / MF-642 / MF-643 / MF-644 / MF-645
Заправка картриджа тонер: Static Color Control универсальный 50g (США) 399 грн.
Заправка картриджа с чипом тонер: SCC универсальный 50g (США) 599 грн.
Восстановление картриджа тонер: Static Color Control универсальный 50g (США) 699 грн.
Восстановление картриджа с чипом тонер: SCC универсальный 50g (США) 899 грн.
Купить картридж Оригинальный, восстановленный 1296 грн.

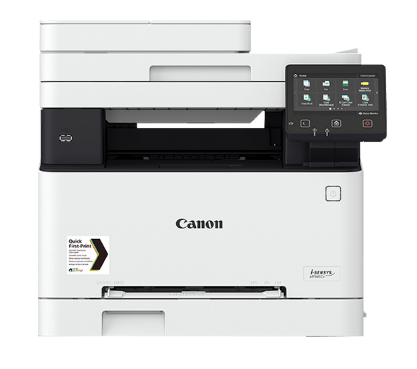

LBP-620 MF-640 MF-645Cx

Необходимые инструменты

  • тонерный пылесос;
  • плоская и крестообразная отвертки;
  • средство для чистки картриджей или изопропиловый спирт;

Примечание! Чтобы заправка Canon 054 прошла без вреда для здоровья, используйте резиновые перчатки, очки и строительную маску. Не выполняйте работы в помещениях с плохой вентиляцией или сквозняками. Также нельзя использовать домашний пылесос для чистки бункера.

Заправка картриджа Canon 054 для принтеров LBP-620, LBP-621, LBP-623, LBP-640, MF-640, MF-641, MF-642, MF-643, MF-644, MF-645

1. Откройте отсек печати и достаньте лазерный картридж. Поместите его на рабочей поверхности и переверните к себе торцом. При помощи отвертки или канцелярского ножа снимите пружинку. С обратной стороны есть еще одна пружина. Ее так же необходимо удалить.

Внимание! Заправка картриджа Canon 054 усложняется тем, что торцевые крышки не имеют винтов или шурупов, а крепятся к основанию конструкции при помощи заводской склейки. Для того чтобы заправить расходник, придется в прямом смысле этого слова отломать боковушку. Если допустить ошибку во время реализации этого действии, придется купить картридж для принтера. Будьте предельно аккуратны.

2. Вставьте широкую отвертку с плоским шлицем, как показано на фотографиях ниже. Легкими раскачивающими движениями надломите места креплений. Не спешите. От поступательных движений клей начнет отходить.

3. Снимите боковушку. Отодвигая в сторону одну из частей картриджа, разделите конструкцию на две половины. Снимать вторую крышку не нужно.

Разборка картриджа Canon 054

4. Снимите фотобарабан и ролик первичной зарядки. Протрите обе детали изопропиловым спиртом или специальным средством. Например, раствором ULC.

Примечание! Если фотовал уже износился и на его поверхности видно потертости, замените деталь. Возникли трудности с подбором совместимого фотобарабана? Позвоните в наш сервисный центр и закажите восстановление картриджа. Наш мастер заменит барабан и заправит Canon 054 за 10-15 минут.

5. Открутите ракель, аккуратно снимите его и протрите сухой салфеткой. Удалите остатки тонерного порошка из бункера с отработкой. Можете этого не делать, но тогда не удивляетесь, почему принтер пачкает бумагу. Чаще всего причиной этого является тонер, который высыпается из картриджа.

6. Прикрутите на место металлическую пластину. Установите валик заряда и фотовал. Для Canon 054 заправка продолжается, но уже с тонерным блоком. Отложите драм в сторону.

7. Открутите боковую платформу. Снимите шестерню, которая расположена сразу за ней. При демонтаже она может развалиться на три части. Не бойтесь, запутаться во время обратной сборки не получится.

8. Удалите еще две шестеренки и белую панель. Под ней есть плоская шестерня и маленькая втулка. Их тоже нужно снять.

9. Картридж Canon 054, заправка которого осуществляется в данный момент, оснащен магнитным роликом с пластиковыми бушингами. Извлекая вал, не потеряйте их. Тщательно прочистите ролик при помощи салфетки и спецсредства.

магнитным ролик

10. Не снимая дозирующее лезвие, вытрусите остатки тонера и почистите бункер с помощью сервисного пылесоса. Мы не рекомендуем снимать лезвие. Оно плотно посажено на силикон и имеет определенный зазор, который сложно выставить без наличия щупов или других измерительных инструментов. Если зазор выставлен не правильно, тонер будет сыпаться внутри тракта печати. Перед тем, как почистить принтер нужно устранить причину разгерметизации.

11. Протрите лезвие и засыпьте 50 грамм тонера. Заправка картриджей Canon 054 осуществляется через щель между лезвием дозировки и корпусом. Для моделей желтого, голубого и пурпурного цвета достаточно 40 грамм красящего порошка. Отлично себя зарекомендовал тонер Mitsubishi серии IMEX-027 или TMC-040.

Заправка картриджа Canon 054

12. Установите магнитный ролик и две шестерни. Наденьте на ось белую панель и оставшиеся шестерёнки. Прикрутите боковую крышку.

13. Соедините две части картриджа. Наденьте крышку и приклейте ее силиконом. Установите пружины и замените чип.

Canon 054: заправка, инструкция, советы

Не экономьте на совместимом тонере и не пренебрегайте чисткой бункера. Не допускайте попадания солнечного света на рабочую часть фотобарабана, иначе его придется заменить раньше срока. Фотовал, магнитный ролик и лезвие дозировки – эти детали чувствительны к механическим повреждениям. Следует соблюдать осторожность во время чистки.

Если вы обнаружили дефекты печати после заправки, рекомендуем вызвать мастера. Во время самостоятельной заправки вы могли допустить ошибки, которые неизбежно приведут к поломке печатной техники. Также не стоит исключать вероятность естественного износа отдельных компонентов. В этом случае поможет ремонт принтеров в Киеве. В сервис-центре ТонФикс вы найдете любые услуги, касающиеся обслуживания принтеров и МФУ. Предлагаем доступные цены и предоставляем гарантию качества. Для оформления заявки свяжитесь с менеджером или заполните онлайн-форму.
