Заправка картриджа Canon 075 для принтера i-SENSYS MF664Cdw, MF667Cdw, LBP646Cdw, LBP647Cdw

Эта подробная инструкция по заправке картриджа Canon 075 ориентирована на мастеров и учеников сервисного центра: здесь пошагово разбираются совместимость, конструкция, разборка, работа с белым рычагом на пружине, очистка и последующая сборка картриджа. При внимательном соблюдении описанных этапов заправка Canon 075 становится воспроизводимой процедурой с прогнозируемым результатом по качеству печати и ресурсу.

Совместимость и ресурс Canon 075

Картридж Canon 075 предназначен для цветных лазерных МФУ и принтеров серии Canon MF660 и LBP640, в том числе i‑SENSYS MF664Cdw, MF667Cdw, LBP646Cdw и LBP647Cdw, что подтверждается спецификациями производителей и дистрибьюторов. Типичный ресурс Canon 075 при стандартном тесте ISO/IEC составляет около 1300 страниц при 5‑процентном заполнении страницы, и именно под этот ресурс рассчитан обьем бункера и заводская дозировка тонера. Понимание исходной емкости позволяет правильно оценивать объём засыпаемого тонера при заправке картриджа и прогнозировать срок службы заправленного картриджа.

• Совместимые модели: Canon i‑SENSYS MF662Cdw, MF663Cdw, MF664Cdw, MF665Cdw, LBP646Cdw, LBP647Cdw.
• Ориентировочный ресурс Canon 075 — до 1300 страниц при 5% заполнении.
• Картридж выпускается в вариантах для чёрного и цветных каналов, но конструктивные особенности корпуса и узла шестерён остаются общими.

Инструменты и материалы для заправки Canon 075

Для стабильной заправки Canon 075 важно заранее подготовить набор инструментов и расходных материалов, чтобы все операции выполнялись без спешки и с контролем чистоты. Использование правильного тонера, подходящего именно к этой серии картриджей, напрямую влияет на качество печати и долговечность узла.

• Крестовая отвертка (PH0/PH1) для выкручивания основного винта боковой крышки узла шестерен.
• Плоская тонкая отвертка или пластиковый съемник для аккуратного поддевания защёлок крышки без повреждения пластика.
• Тонер совместимый с Canon 075 и рассчитанный на принтеры MF664Cdw, MF667Cdw, LBP646Cdw, LBP647Cdw - это указывается в описании тонера и списке совместимых моделей.
• Пылесос для тонера или специализированный пылесос с фильтром (желательно) для удаления отработанного порошка из бункера и узлов.
• Защитные перчатки и респиратор/маска для работы с тонерной пылью на регулярной основе.
• Безворсовые салфетки и немного изопропилового спирта для деликатной очистки лезвий и внутренних поверхностей.
• При необходимости - совместимый чип картриджа для Canon 075 под линейку MF660/LBP640, чтобы принтер корректно отображал ресурс после заправки.

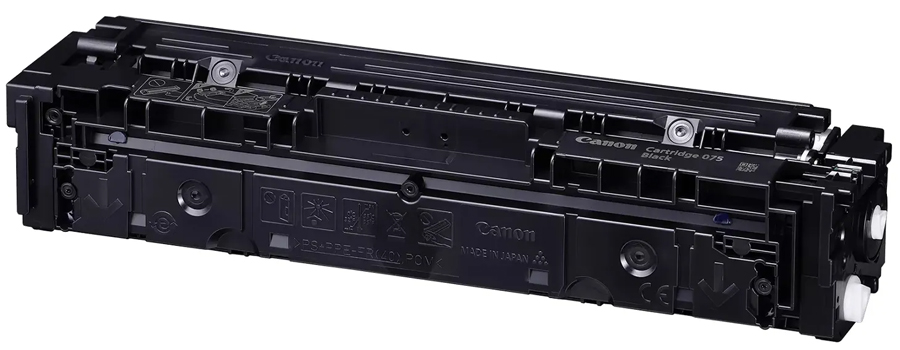

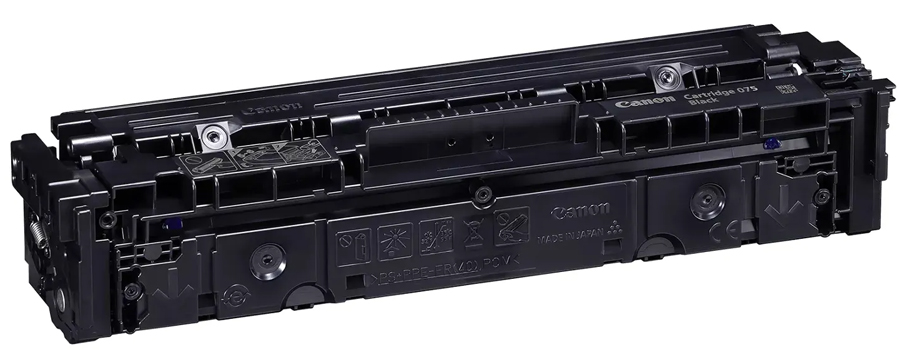

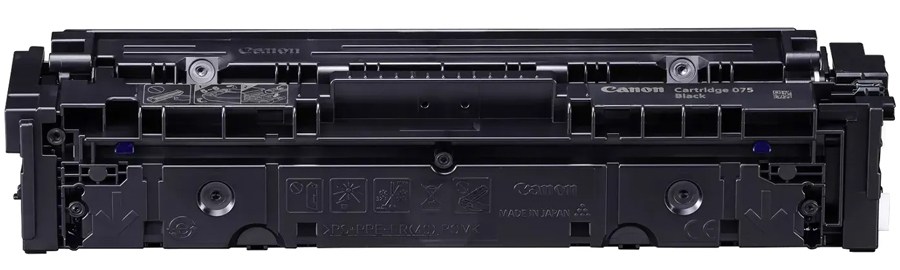

Конструкция картриджа Canon 075

Картридж Canon 075 относится к типу «all‑in‑one»: в одном корпусе объединены бункер тонера, фотобарабан, магнитный вал и узел шестерён, что упрощает замену для пользователя, но требует аккуратности при сервисной разборке. С одной боковой стороны корпуса размещён блок зубчатых колёс, пружина и белый рычаг, формирующие механизм привода и фиксации картриджа в принтере.

• Бункер тонера занимает центральную часть корпуса; через него выполняется заправка Canon 075 через технологическое отверстие после снятия узла шестерён.
• Фотобарабан и магнитный вал работают в паре: вал дозирует тонер и переносит его на барабан, который далее формирует изображение на бумаге.
• Боковой узел шестерен включает несколько колес, пружину и белый рычаг, обеспечивающие передачу вращения от принтера и корректную инициализацию картриджа.

Безопасность и подготовка к заправке Canon 075

Перед началом заправки картриджа Canon 075 важно организовать рабочее место так, чтобы минимизировать контакт с тонерной пылью и снизить риск механических повреждений узла. Любые ошибки на этом этапе, такие как падение картриджа или загрязнение барабана, могут привести к дефектам печати, которые сложно устранить без замены деталей.

• Подготовьте стол: застелите поверхность бумагой или пленкой, обеспечьте яркое направленное освещение на зону картриджа.
• Наденьте перчатки и маску, особенно если заправка Canon 075 выполняется регулярно - тонер является мелкодисперсным материалом.
• Проверьте маркировку на корпусе: убедитесь, что перед вами именно картридж Canon 075, совместимый с моделями MF664Cdw, MF667Cdw, LBP646Cdw, LBP647Cdw.
• Оцените состояние барабана и магнитного вала: при наличии грубых повреждений, глубоких царапин или сильного износа дальнейшая заправка может быть экономически нецелесообразной.

Снятие боковой крышки и узла шестерен

Разборка узла шестерен - ключевой этап заправки Canon 075, потому что именно через эту сторону открывается доступ к бункеру тонера и внутренним узлам. Здесь важно сочетать аккуратность с вниманием к положению пружины и белого рычага, чтобы при сборке механизм сохранил штатную кинематику.

1. 1 Найдите боковую крышку картриджа Canon 075 со стороны шестерен: на ней расположен крепёжный винт, который удерживает крышку и весь блок зубчатых колёс.
2. 2 Аккуратно выкрутите винт крестовой отверткой, стараясь не сорвать резьбу и не повредить пластик вокруг отверстия.
3. 3 Плоской отверткой или пластиковым съемником, двигаясь по периметру, слегка подденьте крышку в местах защёлок; особое внимание уделите зоне возле пружины и белого рычага, чтобы не выломать его опору.
4. 4 Снимите крышку, удерживая корпусы так, чтобы шестерни и рычаг не вывалились; если конструкция легко «рассыпается», сразу сделайте фото расположения деталей для последующей сборки.
5. 5 Отложите крышку и винт в отдельную зону рабочего стола, чтобы в процессе заправки Canon 075 мелкие элементы не потерялись.

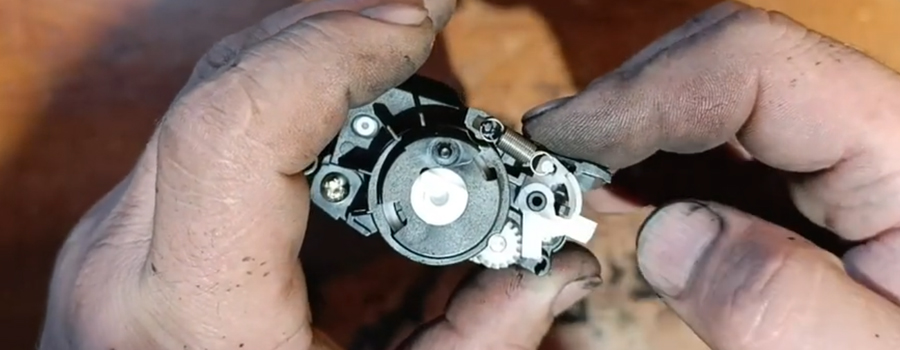

Белый рычаг на пружине: назначение и правильная сборка

Белая пластиковая деталь, установленная на металлической пружине, является рычагом, который задает правильное положение шестерни и обеспечивает возврат механизма в исходное состояние при снятии или установке картриджа. Некорректное положение этого рычага приводит к шуму, ошибкам захвата и иногда к невозможности печати, поэтому при заправке Canon 075 нужно уделить ему отдельное внимание.

• В штатном положении один конец пружины упирается в корпус картриджа Canon 075, а другой прижимает рычаг, заставляя его «стремиться» в сторону закрытого положения механизма.
• При снятии крышки рычаг часто немного смещается; важно не тянуть его на себя и не пытаться снять пружину без необходимости, чтобы не потерять ориентацию деталей.

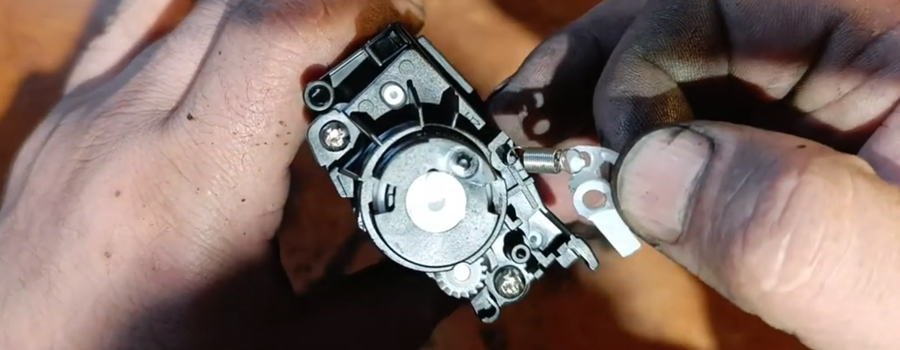

• Если рычаг всё‑таки слетел: – установите пружину на ось так, чтобы один её конец был зафиксирован в пазе корпуса; – наденьте рычаг на ось и пружину, добиваясь того, чтобы при лёгком нажатии он плавно уходил назад и возвращался в исходное положение без заеданий.

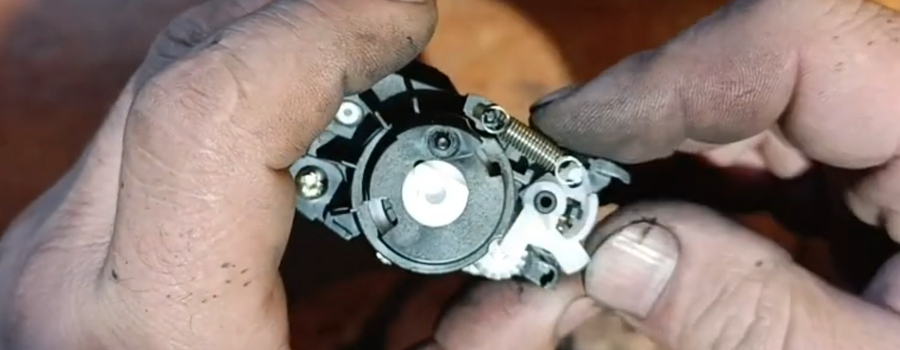

• После установки несколько раз вручную проверните шестерни и нажмите на рычаг: исправно собранный узел Canon 075 должен работать плавно и без хруста.

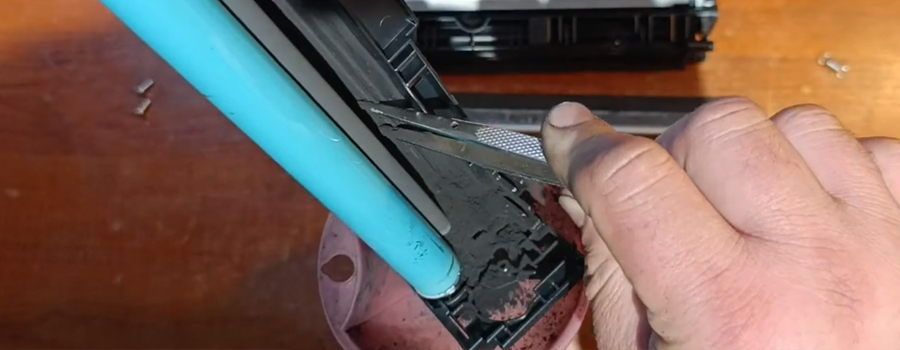

Очистка бункера тонера и узлов картриджа Canon 075

Очистка отработанного тонера - важная часть заправки Canon 075, потому что оставшийся старый порошок и комки могут создавать серый фон при печати и дополнительную нагрузку на лезвия. На этом этапе необходимо одновременно удалить отработку и не повредить чувствительные элементы, такие как фотобарабан и дозирующие лезвия.

1. 1 После снятия узла шестерён откройте доступ к внутренней полости бункера Canon 075 и аккуратно высыпьте остатки тонера в подготовленный контейнер.
2. 2 Используя специализированный тонерный пылесос, удалите порошок из углов бункера, зон возле лезвий и вокруг магнитного вала, избегая контакта насадки с барабаном.
3. 3 Безворсовой салфеткой слегка протрите внутренние поверхности корпуса и края бункера, не касаясь рабочей поверхности барабана, чтобы не оставить следов.
4. 4 При необходимости аккуратно очистите дозирующее лезвие от набившегося тонера: используйте минимум спирта на салфетке, работая мягко вдоль кромки лезвия и не перегибая её.

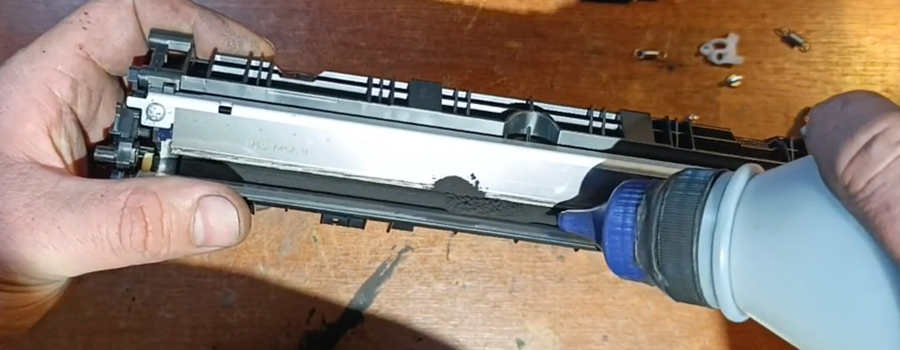

Заправка картриджа Canon 075 тонером

Когда бункер очищен, можно переходить к непосредственной заполнению картриджа тонером, подобранным под эту серию цветных картриджей Canon 075. Здесь основная задача - равномерно заполнить бункер до обьема, близкого к заводскому, не допуская пересыпания и образования полостей, которые ухудшают стабильность подачи порошка.

1. 1 Встряхните бутылку с тонером для Canon 075 в течение 10–20 секунд, чтобы разрыхлить и перемешать порошок перед засыпкой.
2. 2 Установите картридж Canon 075 так, чтобы заправочное отверстие было полностью видно и доступно; вставьте носик бутылки или специальную воронку внутрь, не касаясь лезвий.
3. 3 Засыпайте тонер небольшими порциями, контролируя уровень по высоте внутри бункера: ориентируйтесь на объём, соответствующий ресурсу около 1300 страниц для Canon 075, который указан в спецификациях.
4. 4 Не заполняйте бункер «под завязку»: оставьте небольшой воздушный зазор, чтобы при печати тонер свободно перемешивался и не создавал лишнего давления на лезвия.
5. 5 После засыпки несколько раз мягко встряхните картридж в горизонтальной плоскости, добиваясь равномерного распределения тонера вдоль магнитного вала.

Сборка узла шестерен и проверка механики

После завершения засыпки тонера нужно вернуть узел шестерен картриджа Canon 075 в исходное состояние, обеспечив правильное зацепление всех зубчатых колес и корректную работу белого рычага на пружине. На этом этапе важно не только собрать узел, но и провести ручную проверку его работы до установки картриджа в принтер.

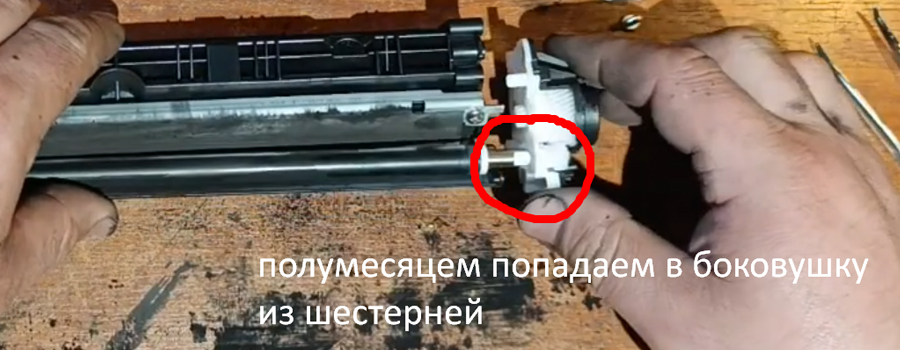

1. 1 Если магнитный вал снимался, установите его обратно, совмещая выступ на торце вала с пазом на соответствующей шестерне - это гарантирует синхронное вращение вала и механизма.
2. 2 Расставьте шестерни по местам согласно ранее сделанному фото или запомненной схеме, следите, чтобы каждая шестерня сидела ровно на своей оси и не перекошена.
3. 3 Проверьте положение белого рычага: пружина должна быть надета на ось, рычаг прижат к корпусу и при лёгком нажиме плавно смещаться и возвращаться назад без заеданий.
4. 4 Установите боковую крышку узла шестерен на картридж Canon 075, начиная с зоны пружины и рычага, затем защёлкните крышку по периметру и закрутите фиксирующий винт до упора.
5. 5 Взяв картридж за торцы, вручную проверните шестерни: вращение должно быть свободным, без хруста, скрипа или клина, а белый рычаг - работать плавно.

Чип картриджа Canon 075 при заправке

Картридж Canon 075 использует дорогой чип для подсчета количества отпечатков и контроля ресурса, и после заправки показания этого чипа часто остаются на нуле или в зоне «почти пусто». Выбор стратегии работы с чипом влияет на то, какие сообщения будет показывать принтер MF664Cdw, MF667Cdw, LBP646Cdw или LBP647Cdw после заправки цветного лазерного картриджа Canon 075.

Установка заправленного картриджа Canon 075 в принтер

После заправки и сборки картридж Canon 075 нужно корректно установить в принтер, чтобы механизм принтера и узел шестерён картриджа полностью вошли в зацепление. Именно на этом этапе проявляются возможные ошибки сборки, поэтому установка и первый тест являются финальной проверкой качества выполненной заправки Canon 075.

1. 1 Откройте переднюю крышку принтера Canon i‑SENSYS MF664Cdw, MF667Cdw, LBP646Cdw или LBP647Cdw, ориентируясь на штатную инструкцию по смене картриджей для серии MF660/LBP640.
2. 2 Вставьте картридж Canon 075 в направляющие, упираясь до конца, чтобы он занял своё посадочное место и белый рычаг с шестернями полностью вошли в зацепление с механизмом принтера.
3. 3 Закройте крышку и дождитесь завершения инициализации; проверьте наличие сообщений об ошибках по тонеру или по установке — их отсутствие свидетельствует о корректной сборке и распознавании картриджа.
4. 4 Распечатайте тестовую страницу с заливкой и мелким текстом, чтобы оценить качество печати заправленного Canon 075 в реальных условиях, ведь это важно для ресурса лазерного картриджа.

Диагностика дефектов печати после заправки Canon 075

Тестовая печать после заправки Canon 075 позволяет выявить возможные проблемы с дозированием тонера, состоянием барабана или сборкой механики. На этом этапе важно не просто «посмотреть, печатает или нет», а именно проанализировать характер дефектов и связать их с конкретными узлами картриджа.

• Фон (серый налёт по всей странице) чаще всего связан с пересыпанием тонера, загрязнением внутренностей бункера или использованием неподходящего порошка; решение — уменьшить объём тонера, повторно очистить бункер и убедиться в совместимости тонера с Canon 075.
• Вертикальные или повторяющиеся полосы по окружности листа указывают на повреждение или сильный износ фотобарабана и/или дозирующего лезвия; в этом случае даже правильная заправка Canon 075 не устранит проблему без замены этих элементов.
• Шум, скрипы и щелчки при работе принтера с заправленным картриджем часто говорят о неправильной установке шестерён или белого рычага на пружине; нужно снова разобрать узел, проверить положение деталей и убедиться в отсутствии перекоса.

Частые ошибки при заправке Canon 075 и их предотвращение

Практика показывает, что большинство проблем с заправкой Canon 075 связаны не с тонером как таковым, а с нарушением последовательности действий, перегрузкой бункера и некорректной работой белого рычага на пружине. Знание типичных ошибок помогает заранее их предотвратить и повышает общий уровень подготовки мастера.

• Перепутанные шестерни и неправильная посадка рычага. Без фото узла перед разборкой легко ошибиться в расположении шестерён, что ведёт к клину механизма; решение — всегда фиксировать схему узла на фото перед снятием крышки.
• Пересыпание тонера в Canon 075. Попытка «сделать ресурс больше» за счёт максимального объёма приводит к фону, пыли и загрязнению принтера; решение — придерживаться объёма, соответствующего ресурсу около 1300 страниц и оставлять воздушный зазор.
• Игнорирование состояния барабана и лезвий. Заправка сильно изношенного картриджа даёт краткосрочный эффект и много рекламаций; лучше оценивать состояние узла до начала заправки и заранее объяснять клиенту возможные ограничения.
• Работа без защиты. При регулярной заправке Canon 075 и других картриджей мастера получают значимые дозы тонерной пыли; соблюдение элементарных мер защиты (перчатки, маска, пылесос) снижает этот риск.
• Неправильный выбор тонера. Использование порошка, рассчитанного на другую серию картриджей, вызывает нестабильную подачу, фон и ускоренный износ узлов; поэтому тонер нужно подбирать строго под Canon 075 и совместимые принтеры.

Краткий чеклист мастера по заправке Canon 075

Для стандартизации процесса заправки Canon 075 удобно использовать краткий чеклист, который помогает не пропускать важные этапы и служит основой для обучения новичков. Ниже приведён пример такого чеклиста, который охватывает ключевые операции от идентификации картриджа до тестовой печати.

1. 1 Проверить маркировку и совместимость: убедиться, что картридж Canon 075 подходит к принтеру MF664Cdw, MF667Cdw, LBP646Cdw или LBP647Cdw.
2. 2 Осмотреть барабан и магнитный вал; при сильном износе предупредить владельца о возможных ограничениях по качеству печати.
3. 3 Снять боковую крышку и узел шестерён, аккуратно обращаясь с пружиной и белым рычагом.
4. 4 Полностью очистить бункер от старого тонера и отработки, используя пылесос и салфетки.
5. 5 Засыпать совместимый тонер для Canon 075 до объёма, соответствующего ресурсу около 1300 страниц.
6. 6 Собрать узел шестерён, восстановить правильное положение белого рычага и вручную проверить работу механизма.
7. 7 При необходимости заменить чип на совместимый с линейкой MF660/LBP640, либо оставить оригинальный по согласованию с владельцем.
8. 8 Установить заправленный картридж Canon 075 в принтер, выполнить тестовую печать и оценить качество отпечатков, устраняя выявленные дефекты по приведённой выше схеме.

Следуя этой подробной инструкции по заправке картриджа Canon 075 для принтеров i‑SENSYS MF664Cdw, MF667Cdw, LBP646Cdw и LBP647Cdw, можно выстроить обучаемый и повторяемый процесс, который дает стабильный результат и минимизирует количество ошибок, связанных с механикой, тонером и работой чипа.
