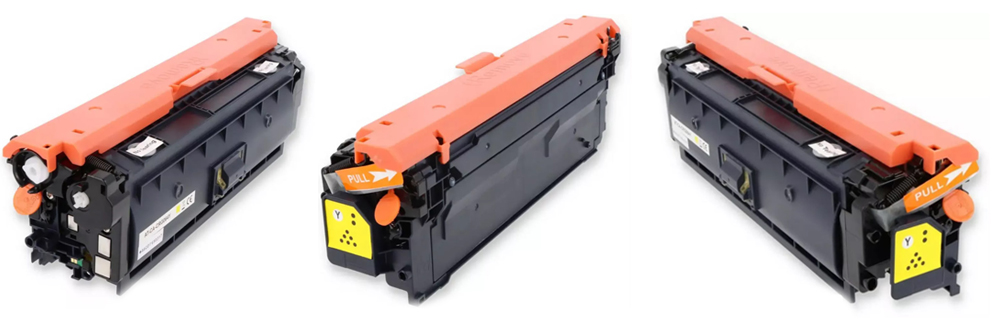

Заправка картриджа Canon 064 для принтера i‑SENSYS LBP722Cdw, MF832Cdw, MF842Cdw

Технические характеристики картриджа Canon 064

Параметр	Значение
Тип картриджа	Лазерный, цветная серия Canon 064 (C/M/Y/K), есть версия повышенной емкости 064H
Номинальный ресурс	6000 стр. для чорного 064 BK, около 5000 стр. для кольорових (C/M/Y) при 5% заповненні
Совместимые устройства	Canon i‑SENSYS LBP722Cdw, MF832Cdw, MF842Cdw (усі 4 картриджа этой серии)
Технология печати	Цветная лазерная печать, тонер специально для серии Canon 064/064H
Чип	Замена чипа в Canon 064 -700грн (иногда пропускает работату без замены чипа)

Особенности конструкции Canon 064, важные для заправки

Картриджи серии Canon 064 разрабатывались специально под линейку цветных принтеров i‑SENSYS, поэтому корпус более сложный, чем у старых монохромных HP / Canon, но при этом продуманный для сервисного обслуживания.

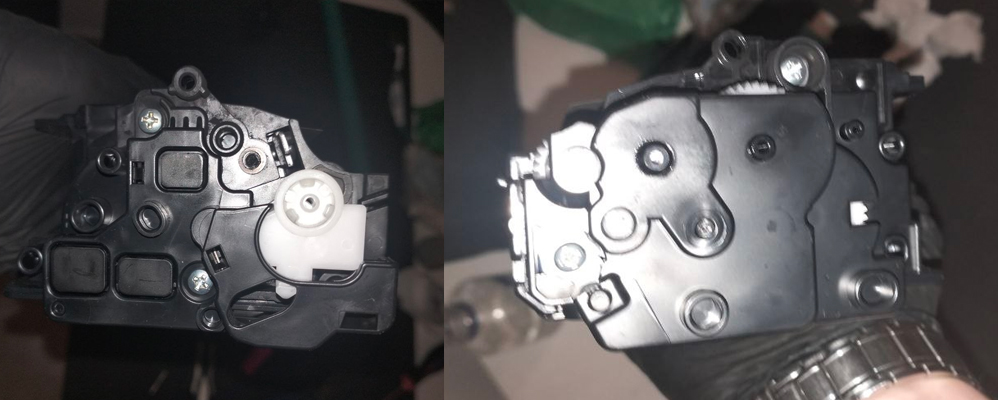

• Разборка со стороны шестерен. Тонерный блок открывается именно со стороны шестерен, там расположены ключевые винты, а сам блок шестерен снимается в сборе, поэтому не нужно запоминать порядок каждой шестерни - достаточно не потерять узел в сборе.

• Пружины и штифты. На торцах картриджа стоят пружинки, фиксирующие фотобарабан и крышки на фото они отмечены красным кружком, штифты, которыми барабан заходит в посадочные места, выделены зеленым. Поэтому при заправке картриджа Canon 064 при неправильной сборке пружина может соскочить, барабан перекосится и картридж начнет клинить.

• Ракель (дозирующее лезвие відпрацювання). В Canon 064 ракель часто приклеен достаточно крепко. На фото видно, что вместо его демонтажа отработанный тонер осторожно вытряхивали через щель в бункер - это безопаснее, чем отрывать лезвие и рисковать перекосом.

• Модуль шестерен. Блок шестерен выходит цельным модулем, поэтому нет необходимости пересобирать каждое колесо по отдельности; важно лишь аккуратно снять модуль и не потерять оси и пружины в узле.

Таблица совместимых устройств

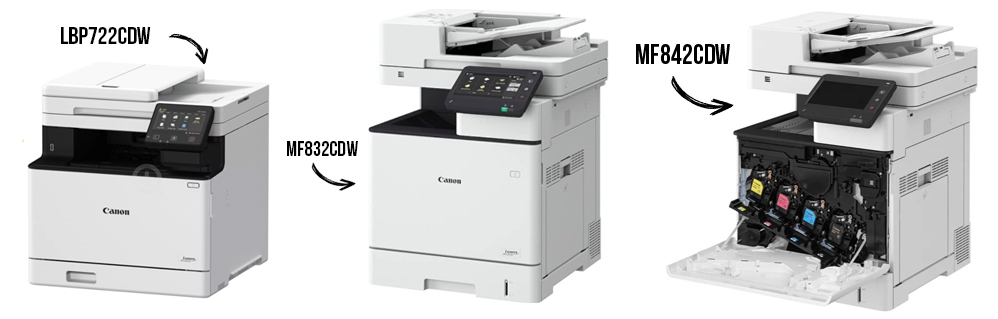

Принтеры Canon i‑SENSYS з картриджами 064/064H
LBP722Cdw
MF832Cdw
MF842Cdw

Чем выполняется работа (тонер и расходники)

• Тонер для серии Canon 064/064H (BK или C/M/Y в зависимости от картриджа) лучше использовать статик или патрон, как вариант в таблице совместимости тонеров можете подобрать по своей моделе картриджа/устройства.
• Премиальний совместимый тонер для Canon 064 с стабильным зарядом и мелкой дисперсией
• Сервисная мастика/смазка для осей шестерен и бушингов фотобарабана

Необходимые инструменты и материалы для заправки картриджа Canon 064

• Набор крестовых отверток с тонкими жалами
• Тонкогубцы/пинцет для снятия пружин и штифтов
• Сервисный пылесос для тонера желательно или станция локальной вытяжки
• Безворсовые салфетки, ватные палочки
• Изопропиловый спирт (не менее 90%)
• Перчатки, маска/респиратор
• Антистатический коврик или заземляющий браслет

Детальная инструкция по заправке картриджа Canon 064 шаг за шагом

Остерегайтесь «универсальных» методов: для Canon 064 важно соблюдать порядок снятия пружин, винтов и штифтов, иначе можно повредить посадочные места или сместить блок шестерен лазерного картриджа и в таком случае придется купить картридж для принтера другой.

Подготовка

1. Подготовка рабочего места.
Расстелите темный антистатический коврик, подготовьте пылесос для тонера, освободите место под выкладывание шестерен и пружин. Работайте в перчатках и маске тонер очень летучий.

2. Внешний осмотр картриджа.
Проверьте корпус на трещины, состояние шестерен со стороны привода, состояние чипа (если есть сообщения о низком уровне тонера). Зафиксируйте текущий дефект печати - изначально респечатав тестовую страницу на принтере или МФУ цветном, на наличие полос, фона или печати серым, пробелов.

Разборка и извлечение фотобарабана

3. Снятие пружин с торцов картриджа.

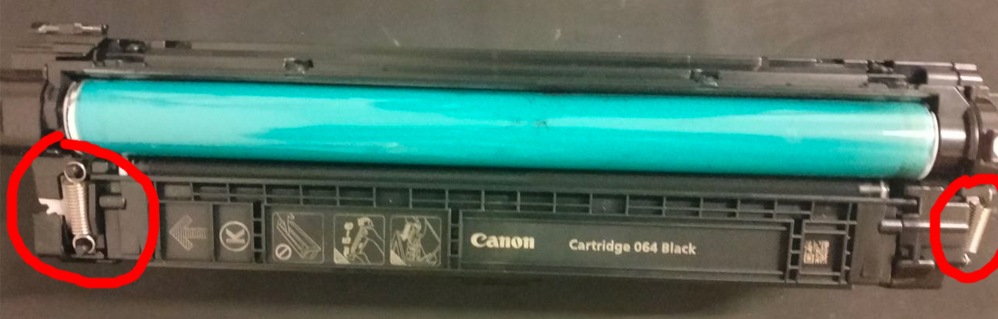

Сначала аккуратно снимите обе пружины, которые стягивают половинки картриджа и удерживают узлы фотобарабана (на фото они отмечены красным цветом). Поддевайте пружину крючком или тонкогубцами, не вытягивая ее «на себя», чтобы не деформировать ушки крепления. Если пружина слетит и потеряется, то половинки корпуса не будут плотно стянуты.

4. Откручивание винтов со стороны шестерен.

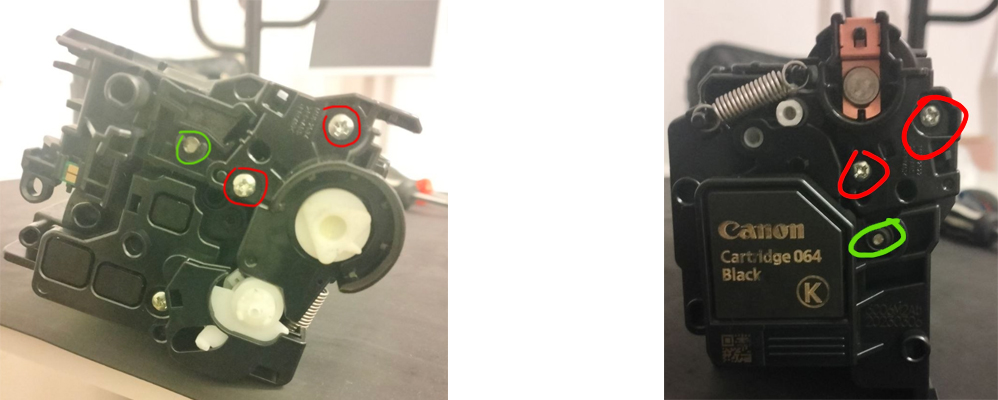

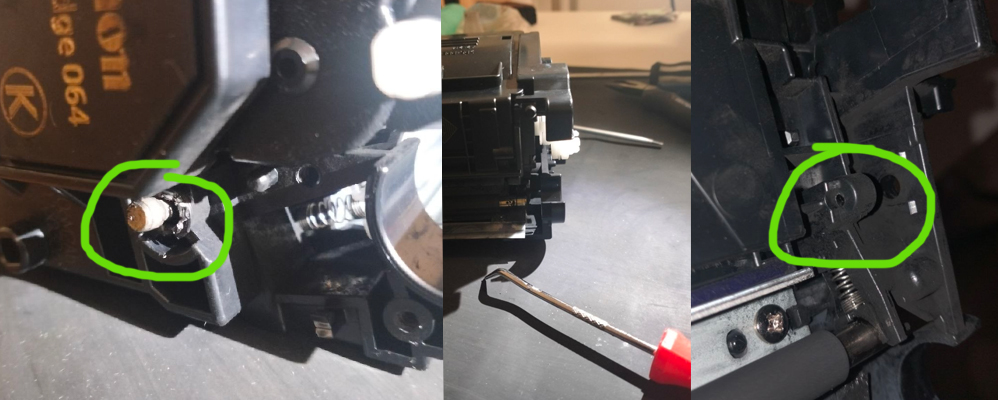

Поверните картридж блоком шестерен к себе. Далее нужно выкрутить винты, держащие фотобарабан (отмечено красным) Зеленым отмечены штифты. После того как боковушки сняты достаем фотобарабан, впз и как на 12а изнутри выдавливаем штифты.

5. Снятие боковушки и извлечение фотобарабана.
После снятия крышки достаньте фотобарабан за ось, потягивая равномерно с обоих концов. Следите за тем, чтобы не потерять маленькие штифты, на которых барабан сидит в посадочных местах (на одном из фото зеленым выделена именно эта «гниздо под штифт»). Если штифт не сядет назад в паз – барабан станет криво и появятся равномерные повторяющиеся дефекты по кругу.

Доступ к тонерному бункеру и чистка

6. Разборка тонерного отсека.

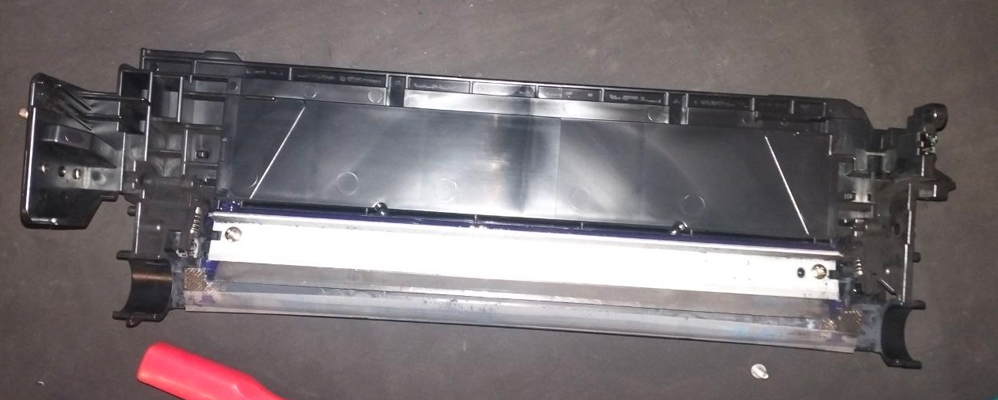

Разделите картридж на две половины: одна это блок фотобарабана з ракельным лезвием отработка, вторая — тонерный бункер с магнитным валом. Нас интересует именно тонерный отсек. Открутите винты, держащие крышку над магнитным валом, аккуратно снимите крышку, не повредив уплотнители.

7. Работа с ракельным лезвием (отработка).

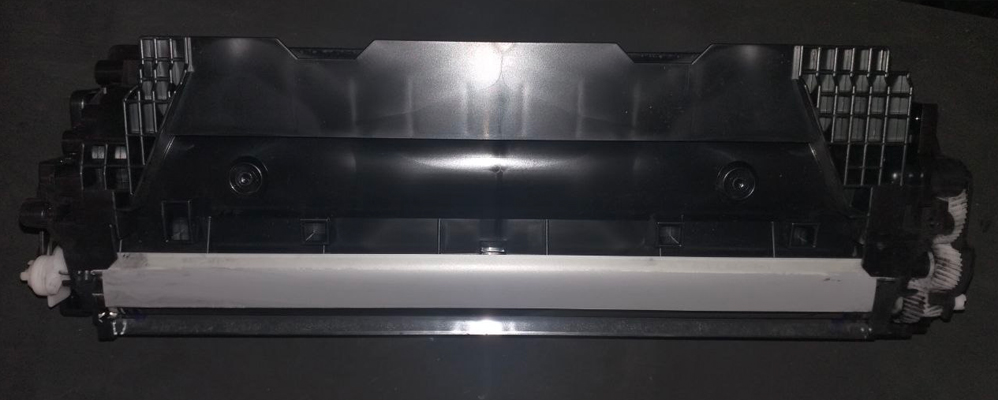

Как видно на фото, ракель Canon 064 часто приклеен очень плотно. Если нет опыта, не пытайтесь его оторвать, а то велик риск перекоса, подсоса воздуха и постоянного фона. Вместо этого осторожно вытряхните отработанный тонер через технологическую щель, помогая щеткой и сервисным пылесосом. Если же ракель съемный (другая ревизия картриджа) отметьте маркером его исходное положение, равномерно отверните винты, снимите лезвие и полностью вычистите камеру отработки.

8. Очистка магнитного вала и дозирующего лезвия.

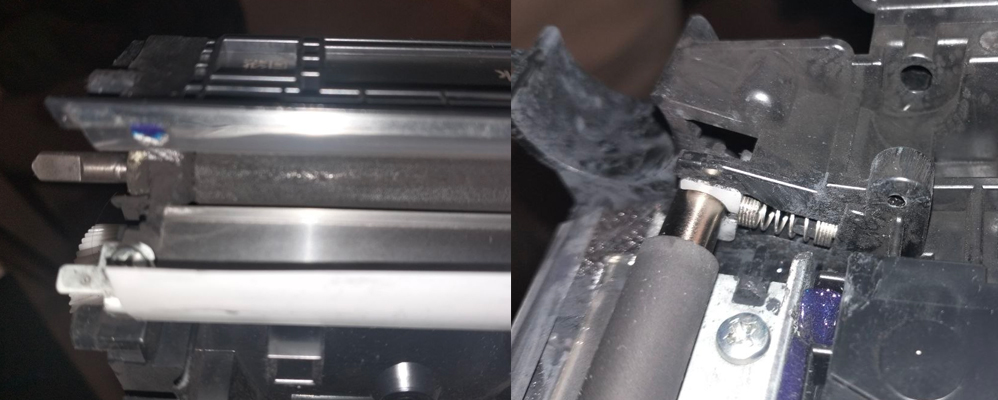

Снимите магнитный вал, запомните положение шестеренки и шпонки. Протрите вал безворсовой салфеткой с небольшим количеством изопропила, не оставляя разводов. Кромку дозирующего лезвия очистите сухой салфеткой; при необходимости – очень легким проходом смоченной салфетки, чтобы не снять рабочую кромку. Если оставить старый тонер и комочки, картридж будет сыпать и давать «горизонтальные облака» на печати, по этому любая заправка картриджей требует идеальной чистки картриджа, без подмеса тонерров.

Заправка картриджа тонером и сборка

9. Заполнение новым тонером
Используйте тонер, совместимый именно с серией Canon 064, ориентируясь на ресурс до 6000 стр. для черного и около 5000 стр. для заправки цветных картриджей. Не пересыпайте: лучше недосыпать 5–10% от номинала, чем забить бункер и получить фон. Засыпайте через технологическое окно, аккуратно встряхивая картридж для равномерного распределения.

10. Сборка тонерного отсека.
Установите магнитный вал на место, контролируя посадку шпонки и положение уплотнительных колец. Закрутите крышку над валом, перекрестно подтягивая винты без перетяга. Проверьте легкость проворота вала за шестерню никаких рывков и закусок быть не должно.

11. Сборка блока фотобарабана.
Вставьте фотобарабан в посадочные места, попадая штифтами точно в гнезда (на фото это место было обведено зеленым). Легко смажьте бушинги специальной тонкой мастикой. Поставьте на место блок шестерона в сборе, закрутите винты, как было изначально.

12. Финальная сборка и проверка.
Наденьте пружины, стягивающие половинки картриджа (как на первом фото с пометками). Несколько раз проверните шестерню привода - картридж должен крутиться мягко, без стуков. Установите картридж в принтер, распечатайте 2–3 тестовые страницы в цвете и ч/б, оценивая фон, плотность заливки и наличие повторяющихся дефектов. При необходимости повторите чистку дозирующей кромки или барабана.

Типичные ошибки при заправке Canon 064 и последствия

• Потерянный или неправильно установленные штифты барабана.
  В результате барабан сидит с перекосом, появляются повторяющиеся серому фону через одинаковый шаг по окружности, возможен клин картриджа.

• Попытка оторвать приклеенный ракель без опыта.
  Ведет к микроперекосу лезвия, подсосу воздуха и постоянному серому фону по всей странице, особенно на заливках.

• Разборка блока шестерен по одной шестерне.
  Если перепутать расположение или направление конусных шестерен, привод может клинить, а картридж выдавать ошибки по заклинюванню. Надежнее снимать блок модулем.

• Использование «универсального» тонера.
  Тонер с неправильным зарядом или фракцией может дать блідний друк, фон, засорение печки и проблемы с фьюзингом - особенно на принтерах i‑SENSYS последнего поколения.

Эксплуатационные рекомендации и когда лучше обратиться в сервис

Для картриджей Canon 064/064H имеет смысл придерживаться нескольких правил:

• Не доводите картридж до полного высыхания/высыпания — допечатывание «в пыль» ускоряет износ барабана и дозирующего лезвия.

• Перед заправкой всегда фиксируйте тип дефекта: если есть механические повреждения барабана или лезвия, простая заправка проблему не решит.

• Если нет опыта разборки цветных Canon, особенно узла шестерен и пружин - лучше отдать картридж в сервисный центр Тонфикс: одна сорванная пружина или треснувшее место под штифт может сделать картридж неремонтопригодным.
